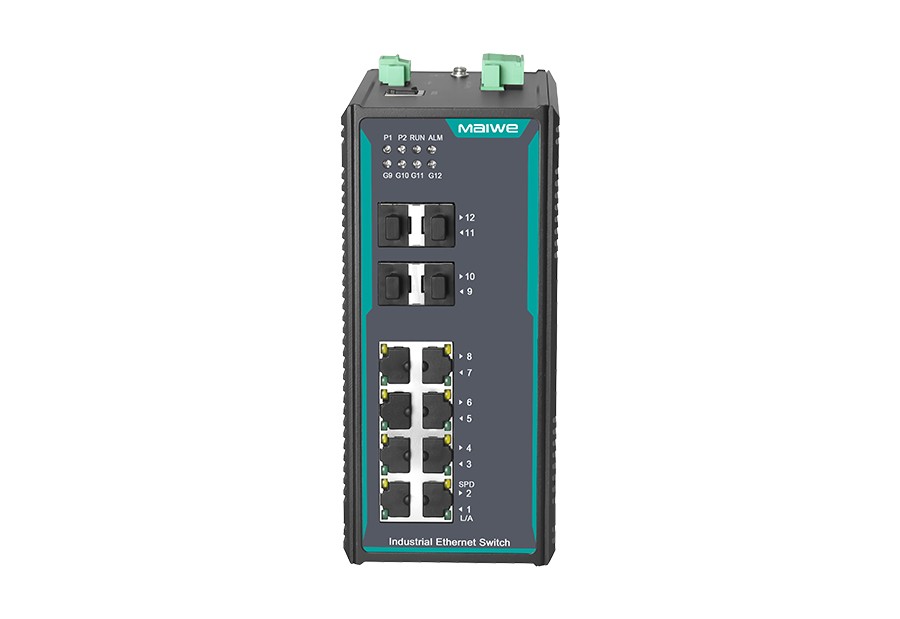

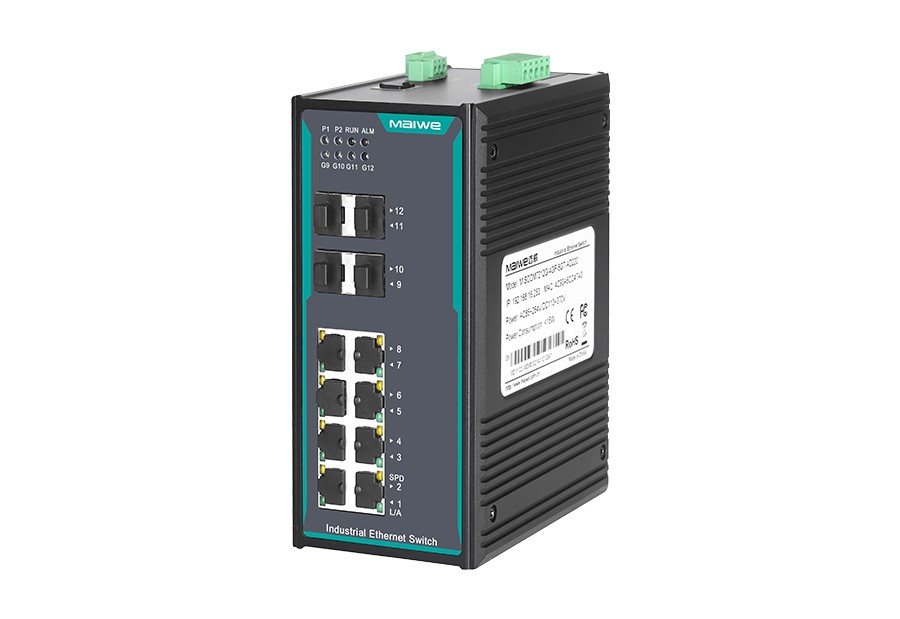

◆ 12个千兆以太网接口,为用户提供灵活的组网方式;
◆ 千兆SFP接口,可以支持热插拔的LC光纤接口模块和RJ45电口模块;

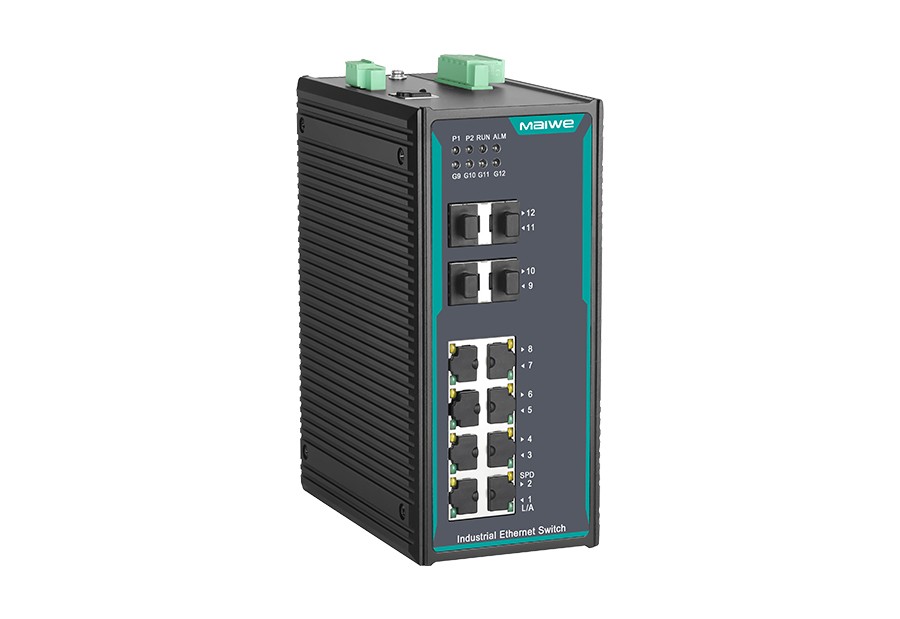

◆ 8个10/100/1000Base-T自适应以太网接口(全双工、半双工),支持自动MDI/MDI-X连接,并支持4个千兆SFP光口;

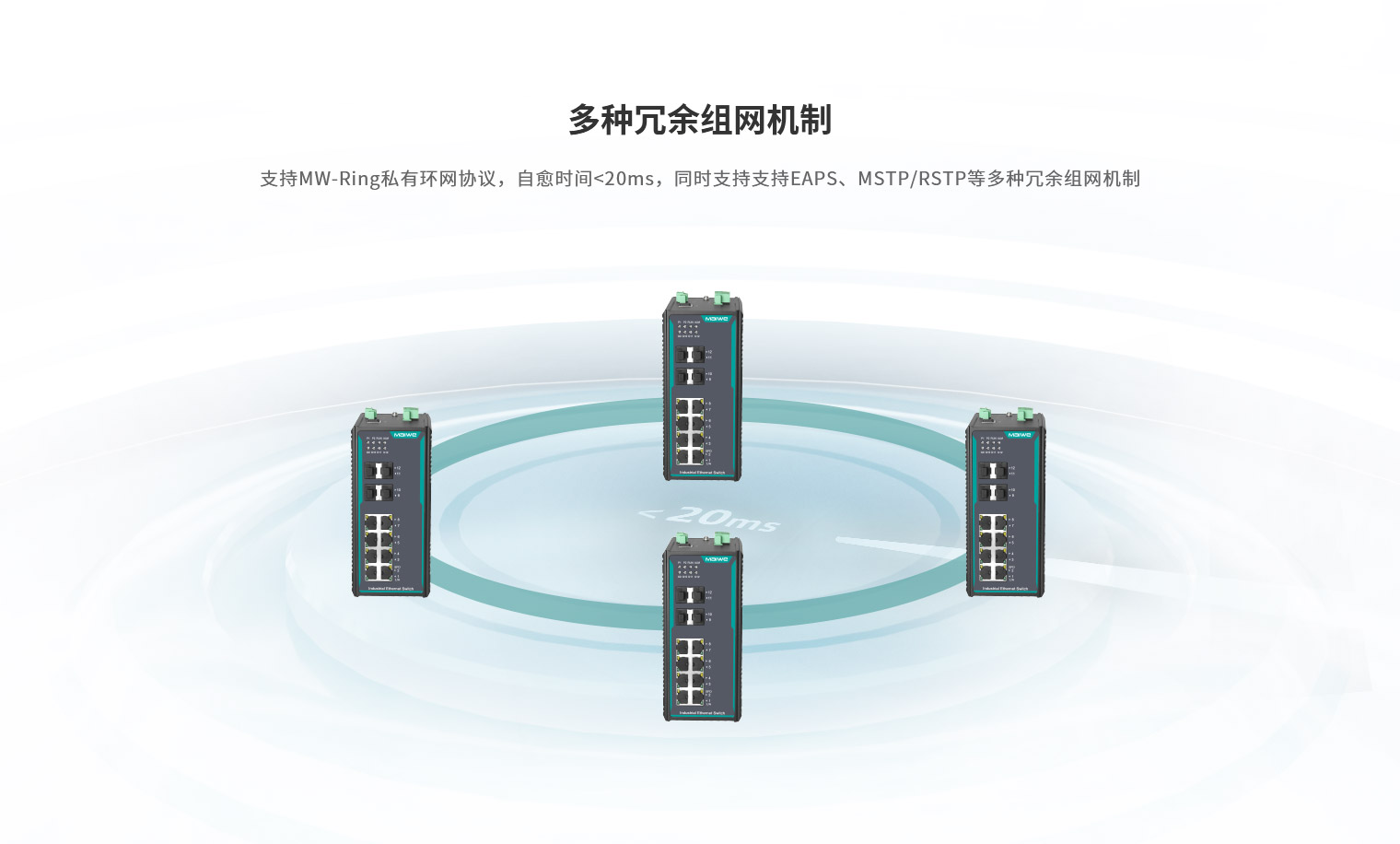

◆ 小于20ms的快速光纤环网冗余(MW-Ring),增强了系统通信的可靠性;
◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳散热,持久耐用,稳定可靠;
◆ -40℃~75℃工作温度,满足恶劣工业环境应用要求;
◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。
软件功能 |
|
交换功能 |
支持VLAN 支持端口限速,支持风暴抑制 支持端口汇聚 支持端口流控 |
冗余技术 |
支持MW-Ring环网技术 支持RSTP,兼容STP |
组播技术 |
支持静态组播 |
安全控制 |
支持HTTP登录控制 |
管理与维护 |
支持WEB管理方式 支持QoS,RMON,DDM 支持统一上位机软件管理 |
交换性能 |
|
交换方式 |
存储转发 |
背板带宽 |
56Gbps |
缓存大小 |
4.1Mbit |
MAC地址表 |
8K |
接口 |
|
千兆光口 |
100/1000Base-F(X) SFP插槽 |
千兆电口 |
10/100/1000Base-T(X) RJ45端口 具有自适应功能,支持MDI/MDI-X连接 |
电源参数 |
|
功耗 |
<11W@24V(满载) |
直流输入 |

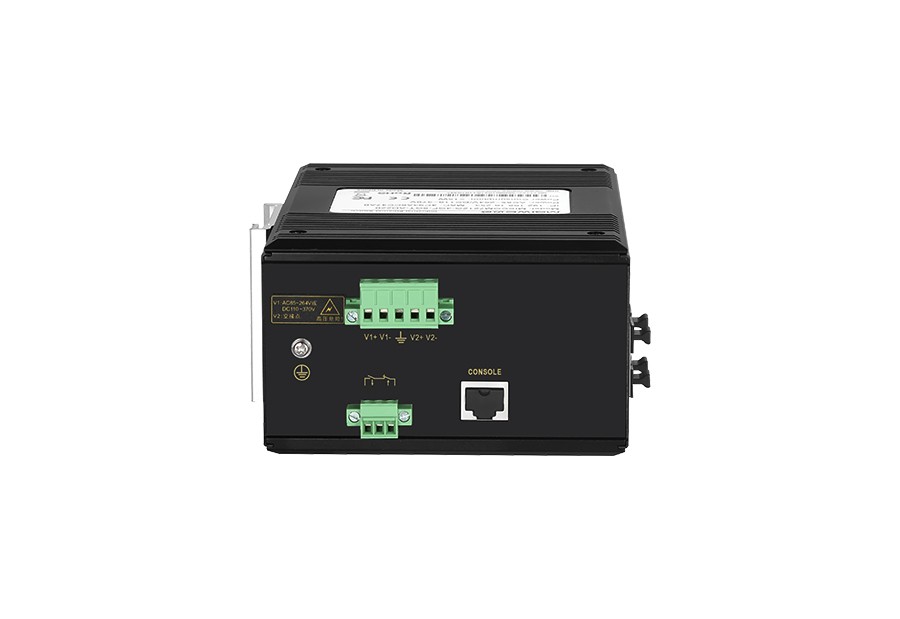

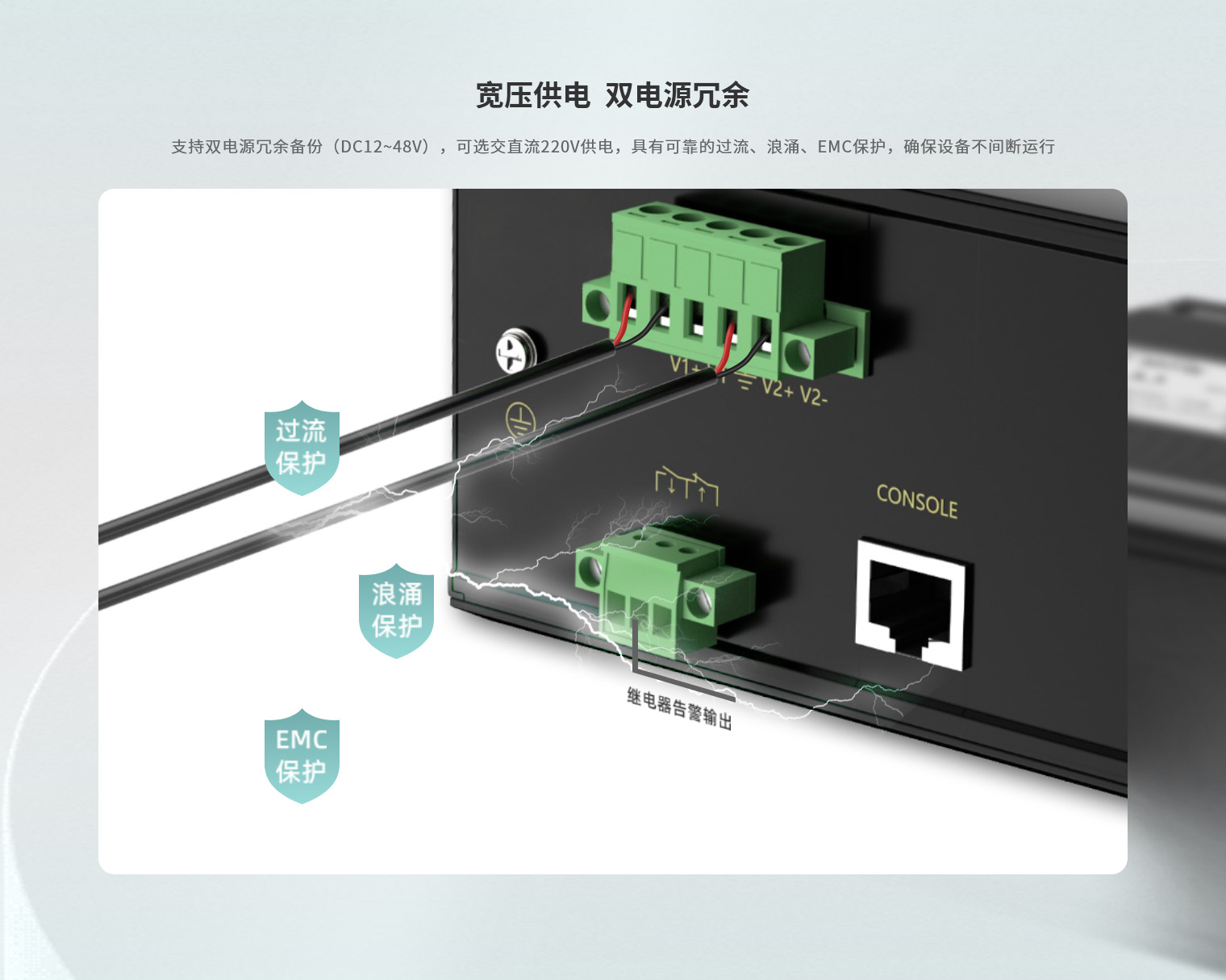

DC9~60V,支持双电源冗余、反接保护 |
交流输入 |
AC85~264V(频率:47~63Hz)或DC110~370V |
机械参数 |
|
物理尺寸 |
160mm×58mm×122mm(不含卡轨) |
安装方式 |

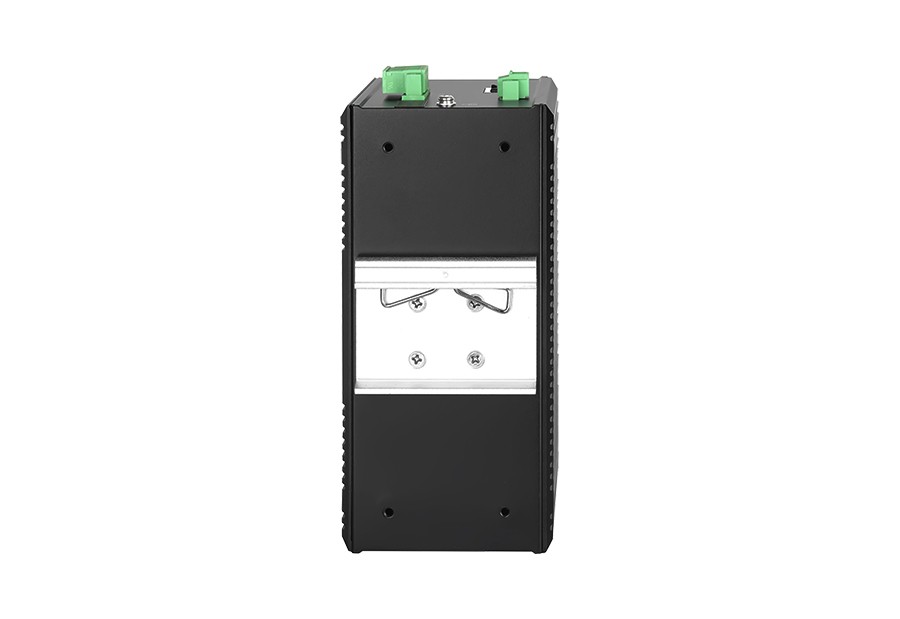

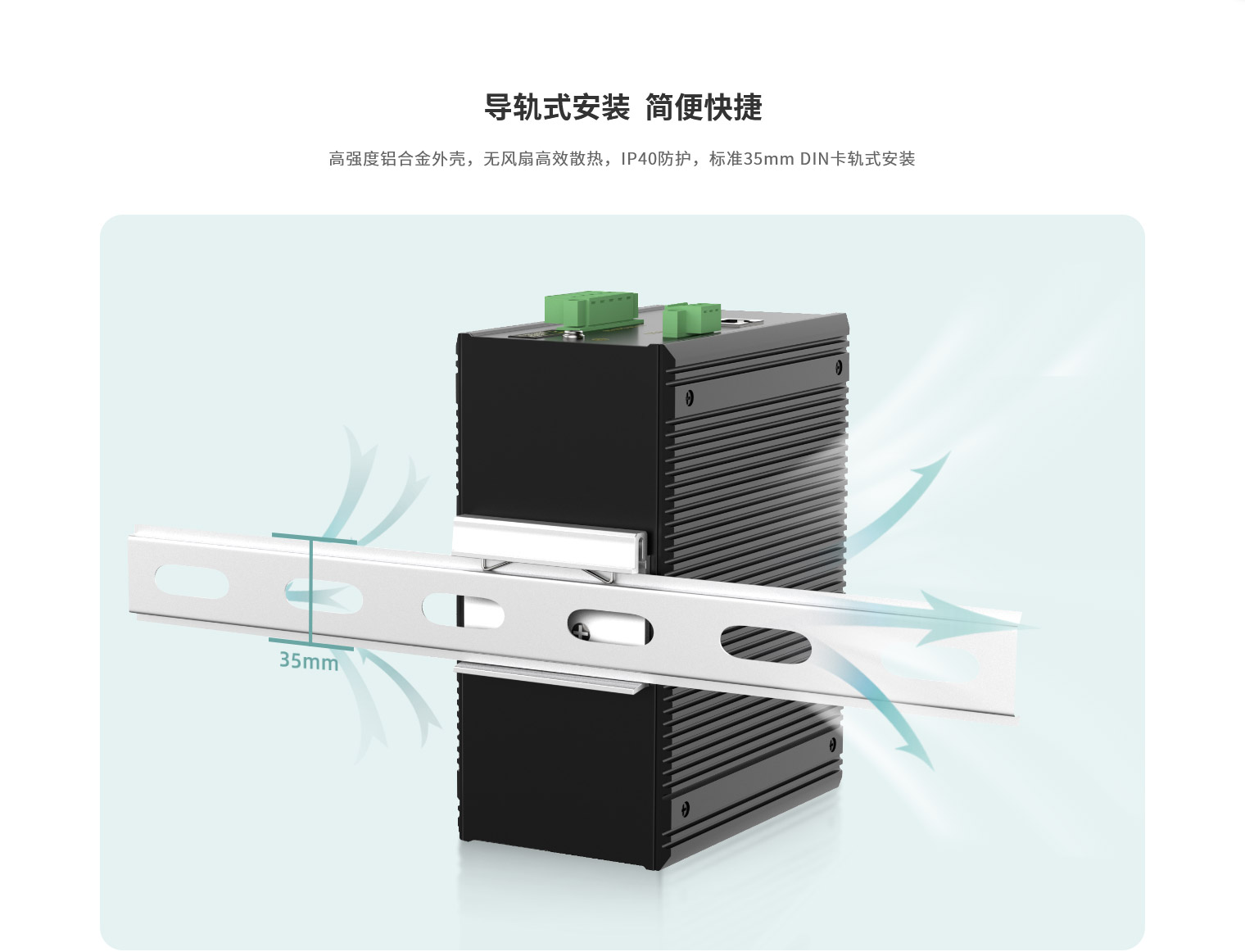

35mm标准DIN导轨式安装 |
散热形式 |
铝合金外壳表面散热,无风机 |
机壳防护 |
IP40 |
重量 |
约0.95kg |
工作环境 |
|
工作温度 |
-40℃~+75℃ |
存储温度 |
-40℃~+85℃ |
湿度 |
5%~95%(无凝露) |
行业标准 |
|
EMC |
IEC61000-4-2(ESD), Level4 IEC61000-4-5(Surge), Level3 ※网口支持6kV防雷 IEC61000-4-4(EFT), Level4 |
标准型号 |
千兆光口 |
千兆电口 |
电源范围 |
MISCOM7212G-4GF-8GT |
4 |
8 |
DC9~60V |
MISCOM7212G-4GF-8GT-AD220 |
4 |
8 |
AC85〜264V(频率: 47~63Hz)或DC110〜370V |
