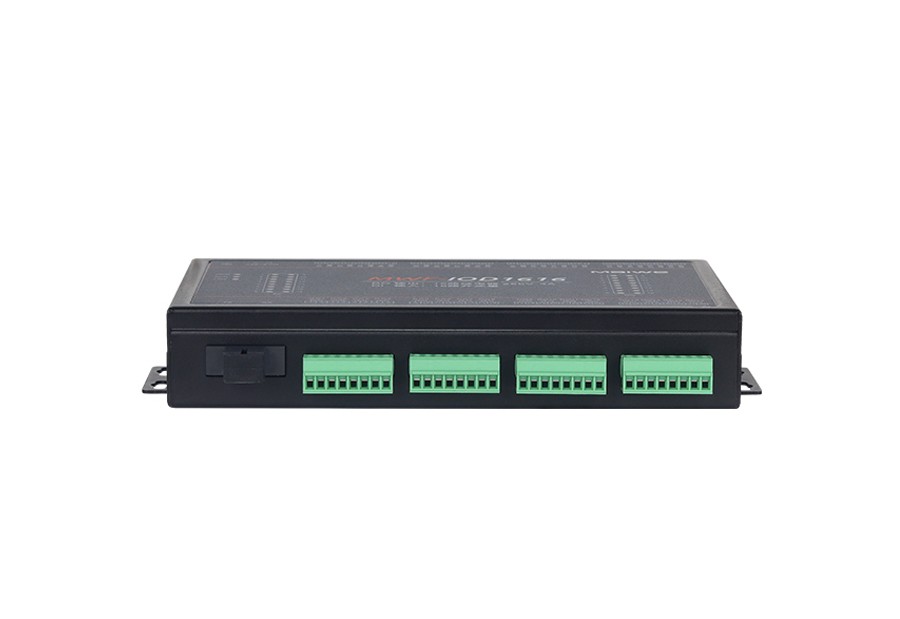

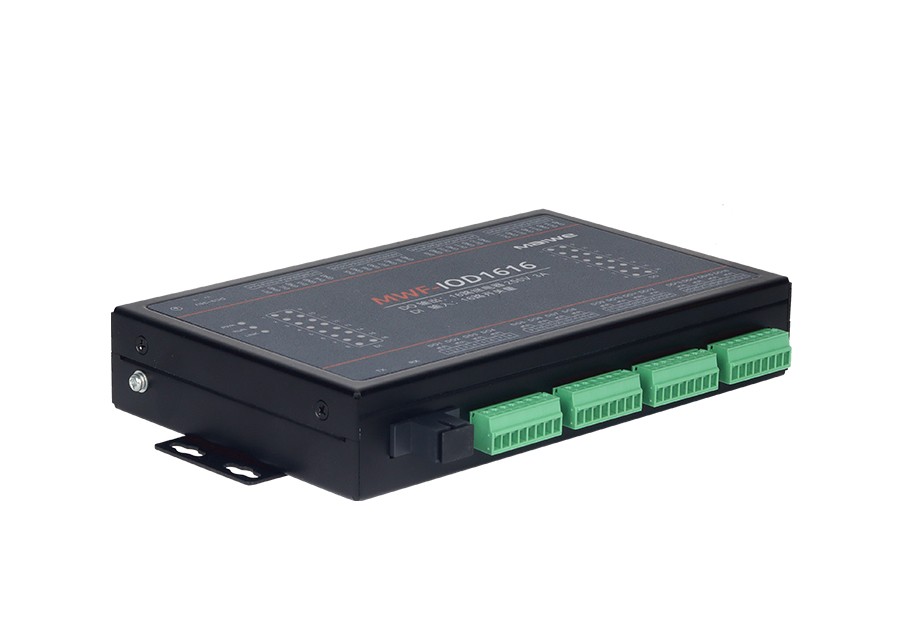

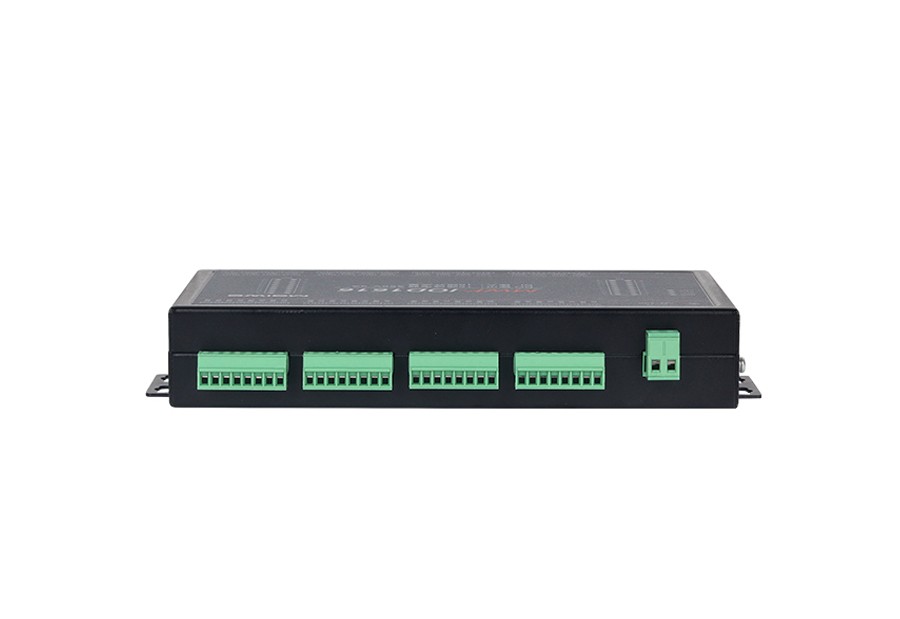

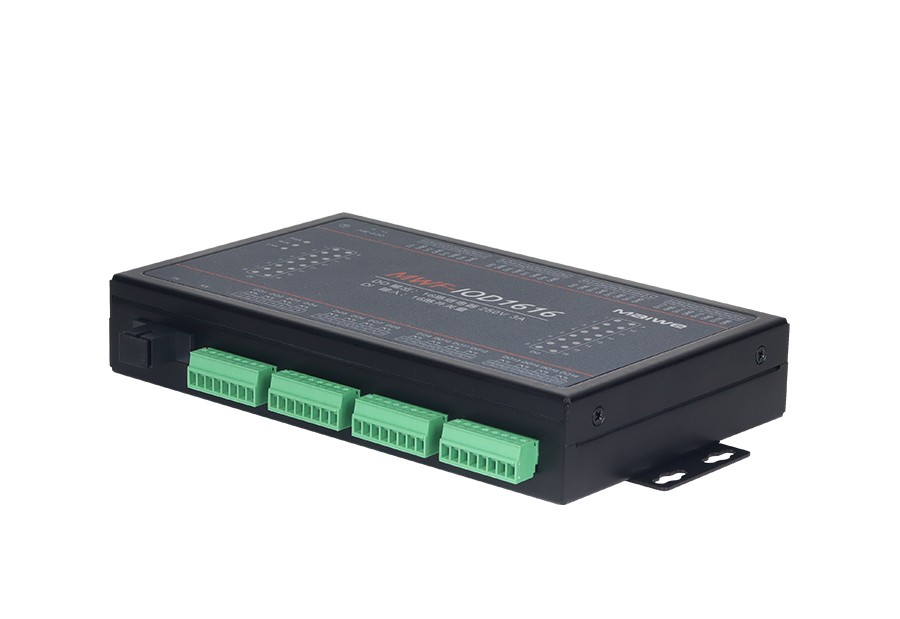

MWF-IOD1616
16路双向开关量转光纤壁挂式远程IO控制器

◆ 支持1路光纤接口、16路DI输入和16路DO输出；

◆ 支持开关量与光信号相互转换，并提供远距离通信，光口最远传输距离可达20km；

◆ 光口支持单模/多模、SC/FC/ST、传输距离可选；

◆ 支持透明传输，点对点成对使用，即插即用，操作简单；

◆ 具有良好的电磁兼容性能，抗干扰能力强，能在恶劣环境下稳定运行；

◆ 支持DC9~36V电源输入，防反接；

◆ 高强度金属外壳，IP40防护等级，设备能可靠地工作在-40℃~+85℃严酷的工业环境中。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MWF-IOD1616是一款16路双向开关量转光纤壁挂式远程IO控制器，可实现开关量信号转光信号远距离双向透明传输，提供1路光纤接口、16路DI开关量输入和16路DO开关量输出接口，支持1路DC9~36V电源输入。该产品需成对使用，可以将本端的DI开关量信号转换为光信号传输至远端，实时同步控制对端DO开关量输出；同时，接收远端光信号并转换为本端的DO开关量输出。解决了远距离传输、电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。产品精选工业级元器件，配合高标准系统设计及生产控制，采用壁挂式安装方式，支持-40℃~+85℃宽温工作，能够适应各种恶劣的工作环境，通信性能稳定。产品通过严格的功能、高低温与EMC等测试，满足严酷的工业环境应用需求，可广泛适用于工业自动化、楼宇自控、交通控制、环境检测、能源管理、安全检测和远程控制等领域。

接口规格

光纤接口

接口类型：1路光纤接口，ST/SC/FC接口可选

传输距离：多模双纤2km或单模单纤/双纤20km可选

传输波长：多模850nm/1310nm或单模1310nm/1550nm可选

光纤类型：多模光纤62.5/125μm或50/125μm，单模光纤9/125μm

光功率及灵敏度：≥-8dBm，≤-20dBm（具体参考不同型号光模块）

DI

通道数量：16路DI开关量输入

连接方式：4个8位3.5mm间距接线端子

输入类型：干接点

DO

通道数量：16路DO开关量输出

连接方式：4个8位3.5mm间距接线端子

输出类型：继电器输出（干接点）

触点额定负载：3A@AC250V、3A@DC30V

初始绝缘电阻：1000MΩ (min.) @500VDC

接触电阻：≤100mΩ

电气寿命：100,000 operations (额定负载)

指示灯

电源指示灯、运行指示灯、光口指示灯、DI接口指示灯、DO接口指示灯

电源参数

电源输入

DC9~36V

满载功耗

≤4.3W@DC12V

连接方式

2位5.08mm间距接线端子

电源保护

防反接

机械参数

外形尺寸

207×112×34.2(mm)（含挂耳不含连接器尺寸）

安装方式

壁挂式安装

机壳防护

金属外壳，IP40防护等级

重量

约0.8kg

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±1kV；DO：共模±2kV，差模±1kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV）

标准型号

光纤接口

DI

DO

电源范围

MWF-IOD1616

1

16

16

DC9~36V
