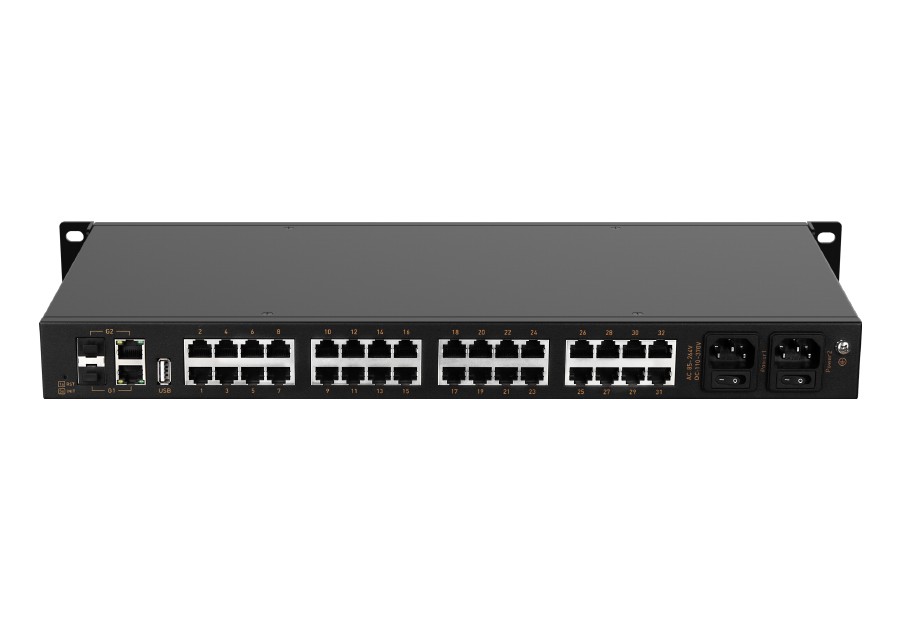

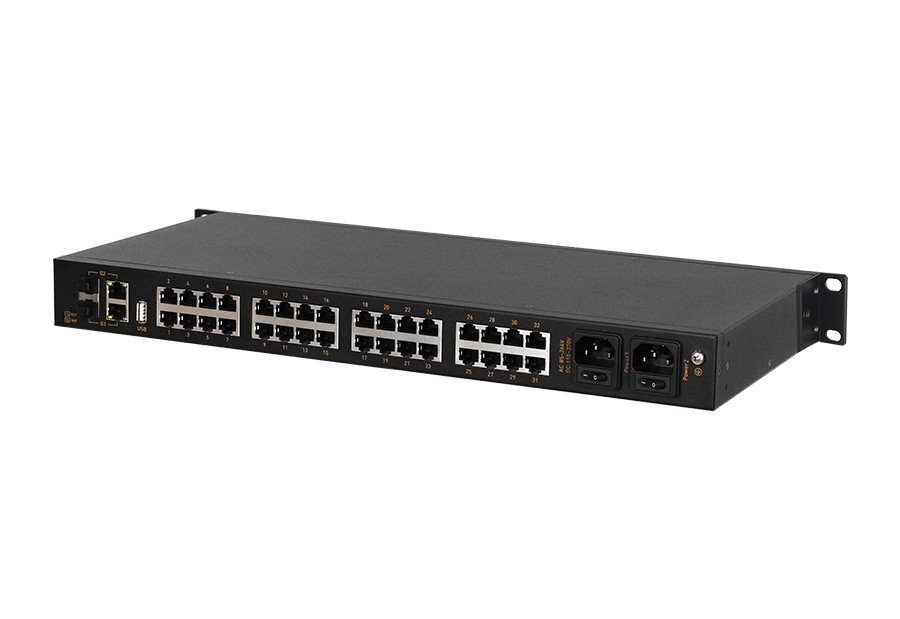

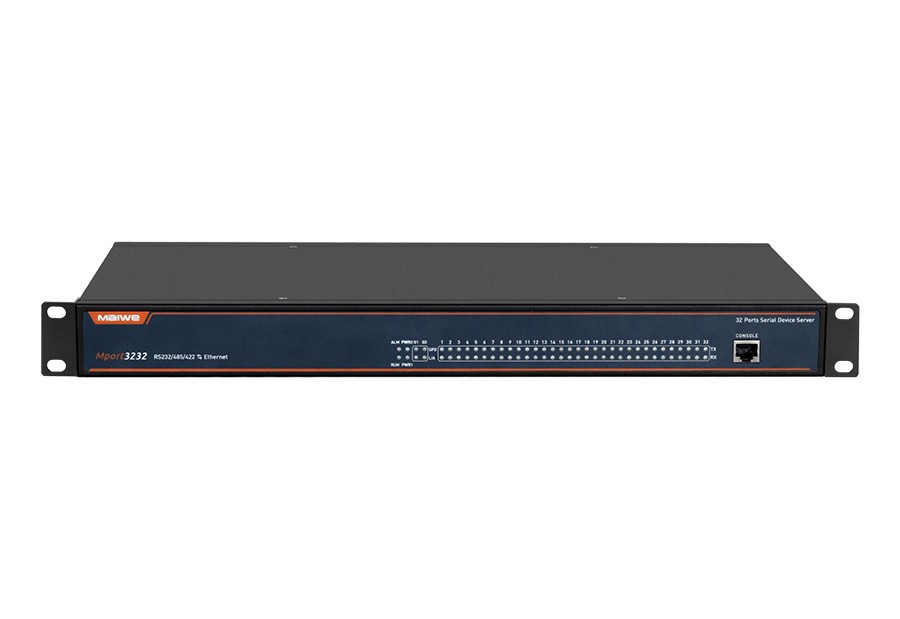

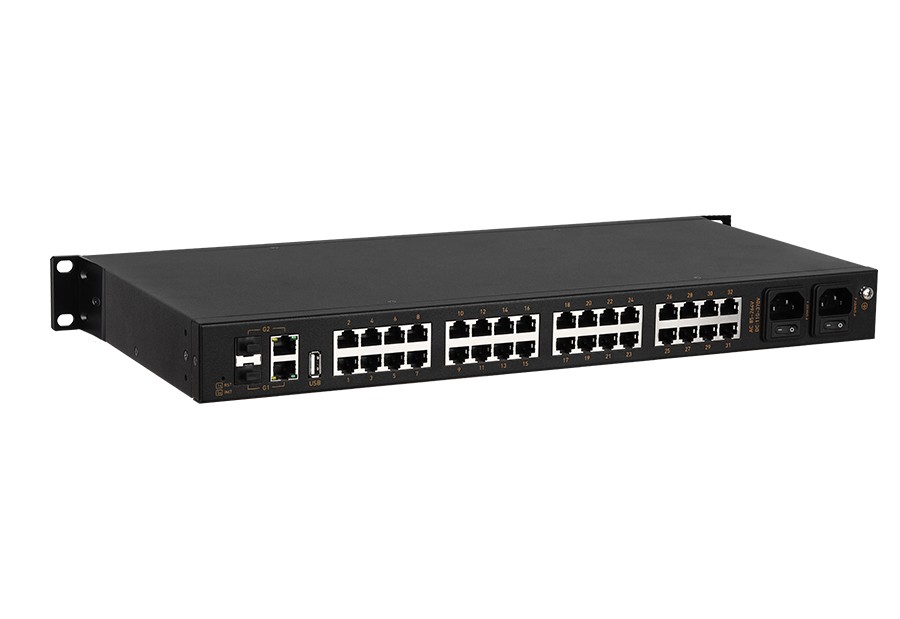

Mport3232
双网口32路RS232/485/422机架式以太网串口服务器

◆ 支持32路RS232/485/422串口转2路千兆Combo光电复用口，能满足各种工业现场需求；

◆ 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口；

◆ 支持串口转发，可实现串口与其它串口之间数据透明传输；

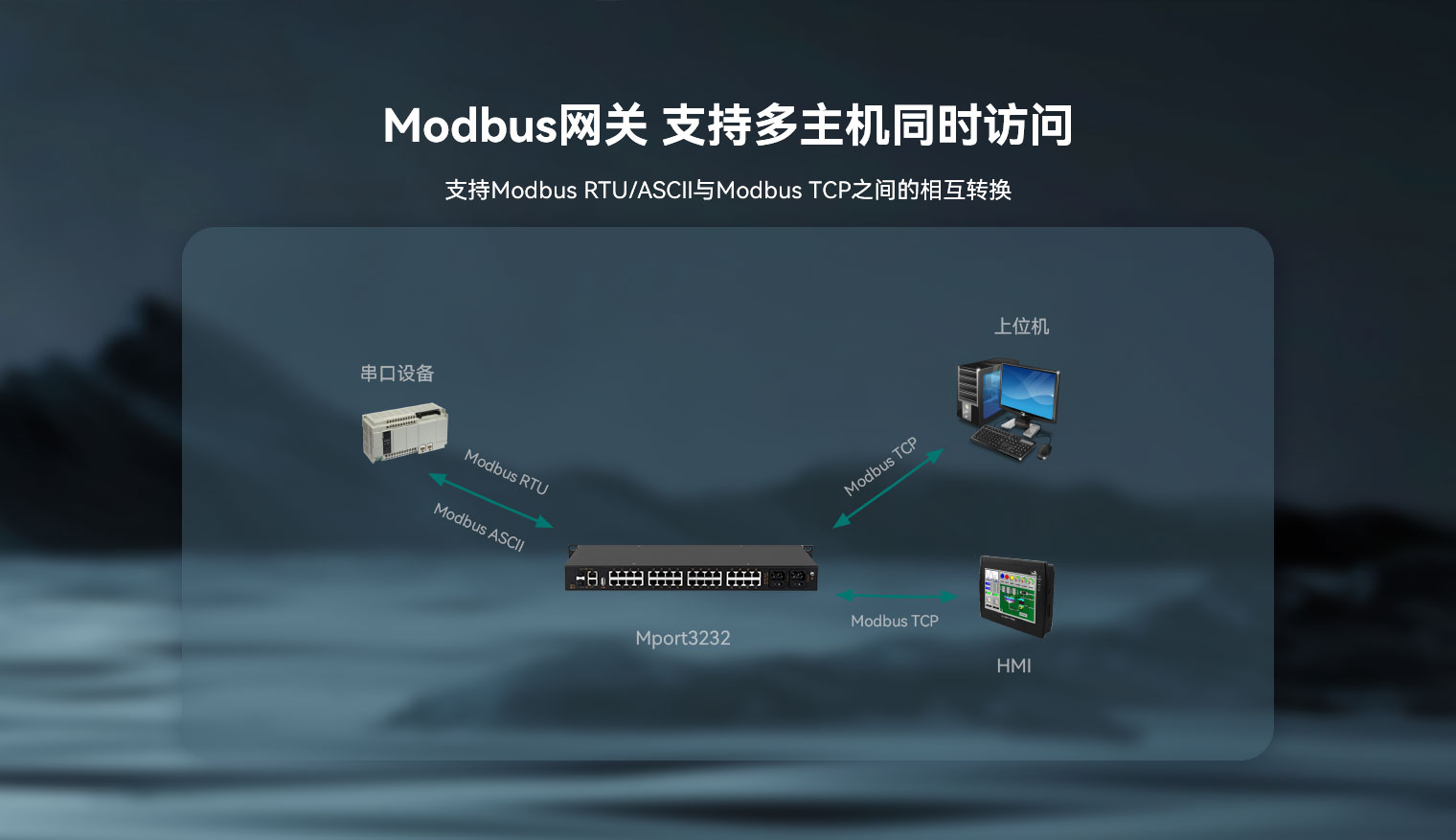

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换，支持Modbus RTU/ASCII Over TCP透传；

◆ 支持标准MQTT协议，可连接阿里云、OneNet、腾讯云、华为云、迈威云或其它云平台，实现端与云之间万物互联；

◆ 支持MixView批量配置与升级；

◆ 支持AC 85~264V / DC 110~370V双电源冗余输入；

◆ 高强度铝合金外壳，IP40防护等级，无风扇机箱散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



迈威通信生产的Mport3232工业级串口服务器，采用32位双核Arm Cortex-A7内核，主频高达1GHz，内置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护，抗干扰能力强，专为工业用户提供多路串口与以太网之间的数据传输。该产品支持32路RS232/485/422串口，每路串口可以同时独立工作，互不影响，可配置为不同的工作模式及波特率（600bps~460800bps）；支持2个千兆以太网光电复用接口，可灵活选择千兆电口或千兆SFP。它内部集成了TCP/IP 协议栈，使无法上网的RS232/485/422设备能够方便、灵活、快捷地连接至以太网，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。



迈威通信的工业级以太网串口服务器支持WEB配置多种网管功能，如串口/网络工作模式、串口转发、网卡模式、DNS、访问控制、IP/MAC过滤、日志管理、邮件告警、SNMP告警、串口重启、系统管理等；支持UDP Client/Server、UDP Multicast、TCP Client/Server、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、RealCOM_MCP/CCP/MW、Pair Connection Master/Slave、HTTPD Client、WebSocket Client、MQTT等多种转换模式，实现串口转以太网或Modbus TCP协议。支持按键一键重启或恢复出厂设置。电源提供宽范围的交/直流冗余电源输入。在结构安装方面，产品采用工业级机架式安装；在核心器件上，产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。





产品简介



1）采用32位双核ARM Cortex-A7内核，运行频率高达1GHz；

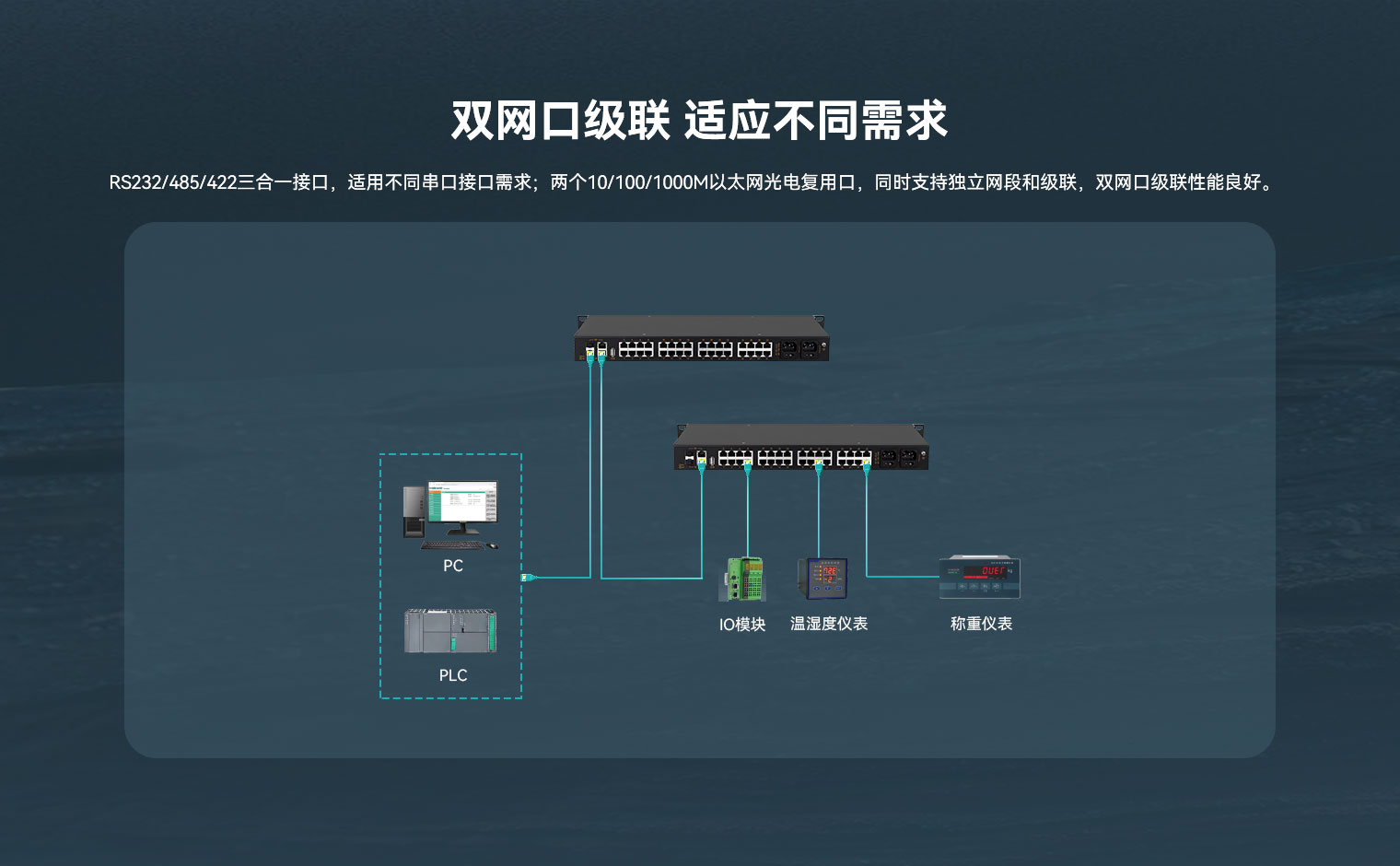

2）双网口为千兆Combo光电复用口，支持光口或电口可选，可配置为两个独立的网段或者级联端口；

3）串口支持600bps-460800bps波特率可选；

4）支持UDP Client/Server/ Multicast模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效；

5）支持TCP Client/Server模式，通过TCP协议建立会话连接，TCP Client支持至多8路会话连接，TCP Server支持至多8路会话连接，支持RFC2217指令动态修改串口波特率等通信参数；

6）支持Pair Connection Master/Slave模式，设备可以成对使用，操作简单；

7）支持Modbus RTU/ASCII Master/Slave模式，实现Modbus TCP与Modbus RTU/ASCII协议转换；

8）支持Modbus从机预读取，单口自动学习至多64条RTU或32条ASCII指令，实现快速响应；

9）支持RealCOM_MCP/CCP/MW模式，映射网络为本地COM，无缝连接；

10）支持HTTPD Client模式，可与HTTPD服务器进行GET或POST操作；

11）支持WebSocket Client模式，可与WebSocket服务器进行双向通信；

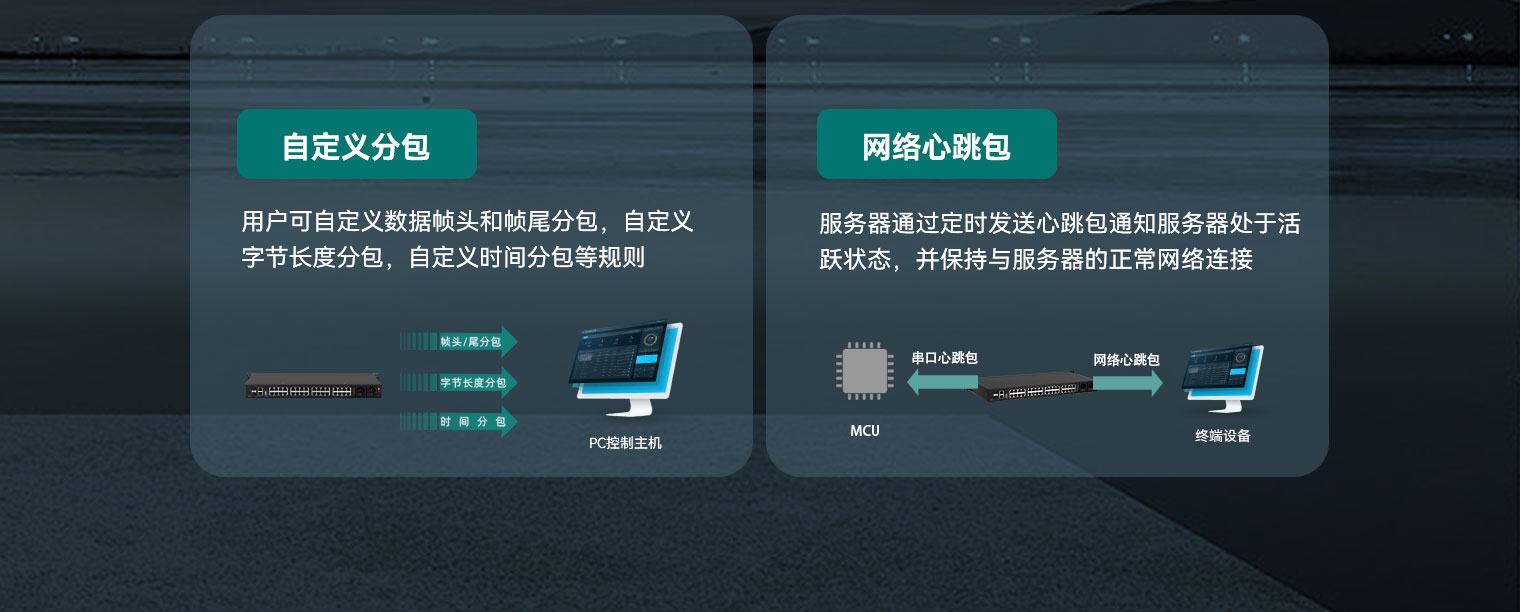

12）支持多种分包机制，根据数据长度或时间将串口数据转换为以太网数据包，满足不同网络实时性需求；

13）支持帧头帧尾模式，串口可根据帧的起始字节与结束字节对数据帧进行过滤；

14）支持注册包与心跳包，实现连接验证与连接状态检测；

15）支持Modbus虚拟ID，将Modbus从机真实ID映射为虚拟ID进行数据通信，避免从机ID重复；

16）支持DES/ 3DES/ AES/ RC2/ RC4/ RC5/ BlowFish等多种数据加密算法，保证数据的安全性；

17）支持SSL (TLS1.0/1.1/1.2) 连接加密，单向/双向证书验证，保证连接的安全性；

18）支持WEB/ SSH访问控制，与IP/ MAC地址过滤；

19）支持设备重启、登录事件、配置改变、密码改变等事件告警，支持邮件与SNMP告警方式；

20）支持串口通信参数、工作模式、发送与接收帧数统计；

21）支持日志本地存储、网络存储、U盘存储与串口日志输出；

22）支持串口/设备重启、恢复出厂设置、设备升级等；

23）支持批量配置和批量升级。



软件功能

网络协议

IP、TCP、UDP、DNS、ARP、SNMP、SSH、ICMP、HTTP、DHCP Client、RFC2217、NTP、SMTP

IP获取方式

静态IP / DHCP

域名解析

支持

用户配置

网页配置/CONSOLE口简单的网络参数配置/MixView批量配置

简单透传方式

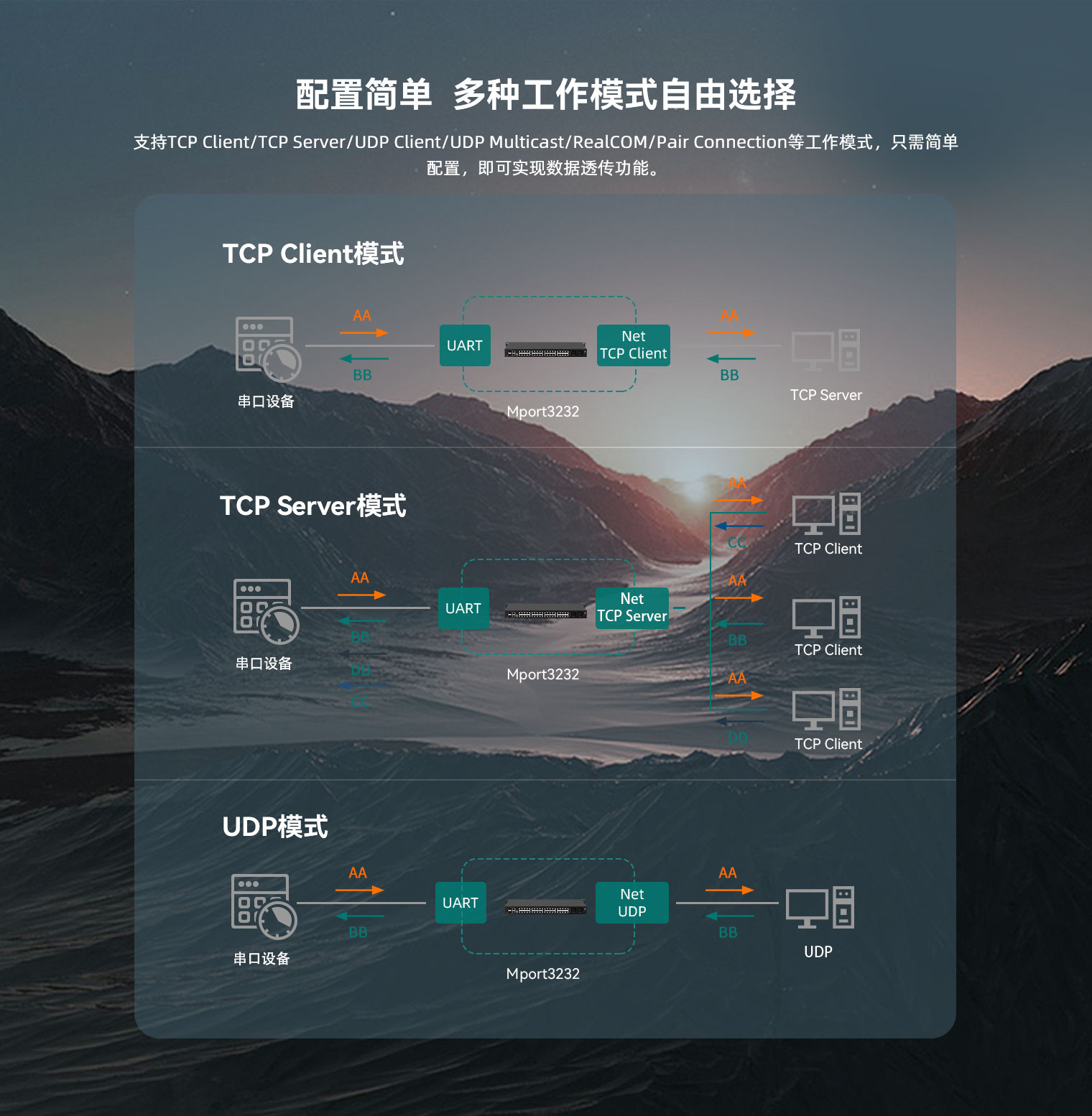

UDP Client/ UDP Server/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection

Modbus

Modbus RTU /ASCII转Modbus TCP

串口打包机制

时间和长度可设置；最大打包长度1460bytes

TCP Server连接

单串口支持最多8路TCP Client连接

TCP Client连接

单串口支持最多连接8路TCP Server

网络缓存

发送：16Kbyte；接收：16Kbyte

串口缓存

发送：2Kbyte；接收：2Kbyte

心跳包

支持TCP Keepalive机制，自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

HTTPD Client

支持

WebSocket Client

支持

RealCOM

支持迈威、Moxa、康海等工作模式

MQTT

支持阿⾥MQTT云平台以及其他标准MQTT云平台（中国移动OneNet、华为云、腾讯云、迈威云）

数据加密

支持（DES/3DES/AES/RC2/RC4/RC5/BlowFish及多种填充方式）

SSL加密

支持（TLS1.0/TLS1.1/TLS1.2）

串口转发

支持（禁止、双向转发、单向转发、单向接收）

平均传输延时

<10ms

配套软件

网管配置工具、虚拟串口软件、MixView、MaxView

批量升级

支持（使用MixView实现批量升级功能）

批量配置

支持（使用MixView实现批量配置功能）

接口规格

千兆Combo

2路千兆Combo光电复用口，支持10/100/1000Base-T(X)自适应千兆RJ45电口或1000Base-X千兆SFP插槽可选，电口支持全/半双工、MDI/ MDI-X自适应

串口

串口类型：32路RS232/485/422

连接方式：RJ45

波特率：600bps-460800bps

数据位：7bit、8bit

停止位：1bit、2bit

校验位：None、Odd、Even

USB

1路Type-A USB 2.0接口，可用于存储日志

CONSOLE口

1路CONSOLE口，RS232信号RJ45口，用于设备调试与命令行配置

按键

支持一键重启与恢复出厂设置

指示灯

电源指示灯、运行指示灯、告警指示灯、以太网接速率与连接/活动状态指示灯、串口发送与接收数据指示灯

电源参数

电源输入

AC 85~264V / DC 110~370V，双电源冗余

满载功耗

16.2W@AC220V

连接方式

带开关AC插座（品字型）

机械参数

物理尺寸

482.6×44×210 (mm)（含挂耳）

安装方式

标准19英寸1U机架式安装

机壳防护

IP40

重量

约2.9kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±2kV；RS232：共模±4kV；RS485/422：共模±4kV，差模±4kV；网口：共模±6kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口、串口：±2kV）

标准型号

千兆Combo

RS232/485/422

电源范围

Mport3232-2AD220

2

32

双路AC85~264V / DC110~370V
